近日，麻豆做爱 表界面工程课题组在国际化学工程领域顶级期刊《Chemical Engineering Journal》（IF=12.5，中科院一区TOP）上发表了题为“SiO2-based all-inorganic daytime radiative cooling coating with dual-window emission”的论文。该论文第一作者为麻豆做爱 2024级研究生康栖，第一单位为麻豆做爱 ，通讯作者为王法军教授。该工作开发了一种室温固化二氧化硅基全无机辐射制冷涂层。该涂层在实现陶瓷级（8H）硬度与防火安全的同时，展现出卓越的双波段发射特性与被动辐射制冷效果。
1.研究背景
在全球变暖与建筑制冷能耗日益加剧的背景下，被动日间辐射制冷（PRC）技术因其零能耗降温的特性备受瞩目。然而，现有的PRC涂层普遍面临着难以调和的“材料权衡”：含有机粘结剂的涂层存在易老化、挥发性有机物（VOC）排放以及易燃的致命安全隐患；而全无机陶瓷类材料虽然耐候性与力学强度极佳，但其制备往往依赖于高耗能的超高温烧结，完全无法作为改造涂层对现有建筑进行原位涂刷。因此，开发一种兼具高光学效率、高机械硬度、防火安全性以及规模化室温加工性的新型冷却材料，成为了该领域的重大挑战。
2.研究内容

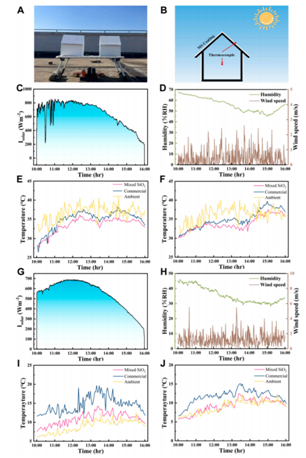

本研究通过室温颗粒堆积策略，开发了一种由碱性硅溶胶、球形SiO2颗粒和不规则SiO2颗粒构成的全无机双波段发射日间辐射制冷涂层，旨在彻底克服传统有机聚合物涂层易燃、易老化的固有缺陷。该涂层利用不规则颗粒作为“物理间隔物”打破了微观局部光学拥挤，不仅实现了92.2%的高太阳反射率，还具备跨越第一（8-13 μm）和第二（16-25 μm）大气窗口（发射率均大于90%）的宽带中红外发射特性。在具备户外连续降温能力（可使室内温度降低4-6°C）的基础上，该全无机体系还赋予了涂层卓越的8H表面机械硬度、极佳的抗紫外线耐候性，以及在极端火焰下形成类陶瓷保护层的防火安全性，为开发适用于下一代可持续建筑的PRC涂层提供了一种兼顾规模化施工与长期可靠性的创新方案。
文章信息
参考格式：Xi Kang, Huimin Wu, Huiquan Ju, Fajun Wang, Junfei Ou, Aumber Abbas, SiO2-based all-inorganic daytime radiative cooling coating with dual-window emission, Chemical Engineering Journal, 543 (2026) 178454.
原文链接：//doi.org/10.1016/j.cej.2026.178454 （图/文：王法军；审核/欧军飞；编辑/占成）
